KONEKTOR RJ 45 dan RJ 11

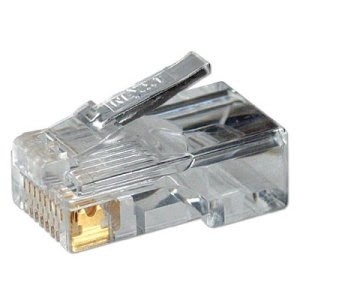

Konektor RJ 45
Konektor RJ 45 adalah kabel Eternet yang biasa digunakan
dalamopologi jaringan komputer LAN maupun jaringan komputer tipe lainnya.
Konektor RJ-45 ini memiliki konfigurasi dua macam, sesuai dengan perangkat yang
ingin dihubungkannya.
Straight Through Configuration. Kabel jenis ini biasa
digunakan untuk menghubungkan perangkat jaringan dengan tingkat hierarki yang
berbeda. Sebagai contoh adalah ketika kita menghubungkan PC ke jaringan
komputer kita di kantor lewat switch. Tipe kabel jenis ini lebih umum digunakan
dan relatif lebih mudah dalam penyusunan kabelnya saat memasang konektor RJ-45.
Cross Over Configuration. Kabel jenis ini biasa digunakan
untuk menghubungkan dua perangkat jaringan dengan hierarki setingkat, sebagai
contoh koneksi antara PC to PC, atau PC ke AP Radio, Router to router.
Konektor RJ 11
Konektor RJ-11 adalah standar
konektor dimanfaatkan pada pasangan 2-4 (kawat) kabel telepon. RJ singkatan
dari “Registered Jack” – sebuah antarmuka konektor fisik yang paling sering
digunakan untuk terminal kabel telepon.
Meskipun konektor RJ-11 memiliki total 6 posisi konektor, biasanya baik hanya 2
atau 4 benar-benar dimanfaatkan. RJ-11 konektor kabel datang dalam dua kabel
standar varietas-dipilin (flat-satin) dan unshielded Twisted Pair (UTP).
RJ11 adalah yang paling familiar dari jack terdaftar, karena fakta bahwa hampir
semua garis tunggal (POTS) jack telepon di kebanyakan rumah dan kantor di
Amerika Utara menggunakan jenis konektor, serta sejumlah negara lainnya.
Jenis Kabel
Susunan kabel
UTP terdiri dari 2 jenis, yaitu:
1.
Straight (lurus), biasa digunakan untuk menghubungkan
perangkat yang berbeda, misalnya: komputer ke hub, komputer ke switch.
2.
Cross (silang), biasa digunakan untuk menghubungkan
perangkat yang sama, misalnya: komputer ke komputer, hub ke hub, switch ke
switch.
Standar Susunan
Kabel Straight (Lurus)
Untuk standar
urutan kabel straight susunan pada kedua ujung sama, yaitu:
1.
Putih-orange
2.
Orange
3.
Putih-hijau
4.
Biru
5.
Putih-biru
6.
Hijau
7.
Putih-coklat
8.
Coklat
Standar Susunan
Kabel Cross (Silang)
Untuk standar
urutan kabel cross susunan pada kedua ujung berbeda, yaitu:
Ujung pertama
sama dengan susunan kabel straight:
1.
Putih-orange
2.
Orange
3.
Putih-hijau
4.
Biru
5.
Putih-biru
6.
Hijau
7.
Putih-coklat
8.
Coklat
Ujung kedua,
pin 1 dan 3 tukar posisi, pin 2 dan 6 tukar posisi:
1.
Putih-hijau
2.
Hijauh
3.
Putih-orange
4.
Biru
5.
Putih-biru
6.
Orange
7.
Putih-coklat
8.
Coklat
itulah susunan
warna pada kabel straight dan cross.
